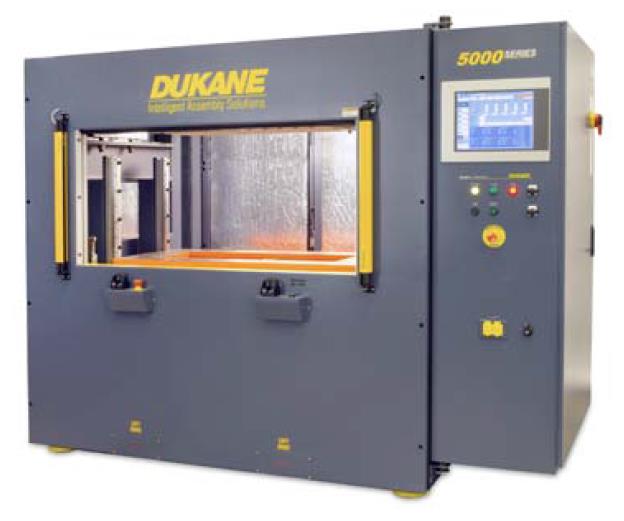

振動溶着機 (バイブレーションウエルダー) Model VW5700 LPT

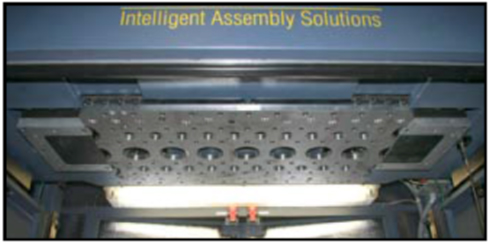

LPTシリーズは80×80mmのボルトパターンを持つ上部治具取付プレートが組み込まれています。

また下部テーブルには6箇所の治具取付ボルト用の穴が配列されています。

この装置はインテークマニホールドのような大型治具を搭載するために設計されており、デュケイン製振動溶着機の特徴となる高剛性のテーブル、フレーム構造、スライドシステムを用いて安定した溶着を実現しています。

LPTシリーズは80×80mmのボルトパターンを持つ上部治具取付プレートが組み込まれています。

振動溶着機 (バイブレーションウエルダー) Model VW5700 LPT 特徴

  • 電磁振動ヘッド(周波数:200~240Hz)
  • 高剛性4軸リニアスライド式リフトテーブル
  • クラス最高レベルの剛性を持つ一体型フレーム構造
  • チューブ型スチール製リフトテーブル
  • 最大出力48.5kWのデジタル周波数可変ドライブ
  • 最大荷重25 kNの油圧システム
  • 振幅、荷重、距離のリアルタイムグラフ表示機能
  • 15型カラータッチパネル付工業用コンピュータ制御
  • ワーククランプ、イジェクタ-、吸着などの治具の機構部の制御はタッチパネルからプログラム
  • 最大6個のワークセンサーに対応可能
  • 6個の治具用ソレノイドバルブの制御に対応(12個のシリンダセンサーに対応可能)
  • 2系統の吸着に対応
  • 治具識別機能付き
  • 多言語表示機能(日本語、英語、スペイン語、ドイツ語、フランス語、チェコ語、中国語から2種類選択)
  • 治具周波数自動チューニング機能
  • 設定可能な振幅は0.5~1.8mm
  • 時間と距離の2種類の溶着制御モード
  • 最大5段階で振幅と圧力を変更できるマルチステップ溶着制御機能
  • 内部照明付
  • セーフティライトカーテン(日本製)
  • タッチ式サイクルスタートスイッチ
振動溶着機(バイブレーションウエルダー) VW5700 LPT

振動溶着機(バイブレーションウエルダー) VW5700 LPT

振動溶着機 (バイブレーションウエルダー) Model VW5700 LPT オプション

  • スタートスイッチの取付位置変更
  • 外部照明
  • 塗装色変更
  • スライド式背面ドア
  • 治具用ソレノイドバルブ増設
  • ユーザーカスタム機能用追加PLC(溶着制御には使用できません)

振動溶着機 (バイブレーションウエルダー) Model VW5700 LPT 仕様

振動溶着機(バイブレーションウエルダー) Model 5700 LPT 仕様
周波数 200-240Hz
最大出力 48.5kW
最大荷重 25kN
振幅設定 0.5~1.8mm
上部治具重量 28-82kg
最大上部治具寸法 (W)1120×(D)510mm
テーブルストローク 500mm
最大下部治具寸法 (W)1320×(D)610mm
前面開口部寸法 (W)1400×(H)660mm
オープンハイト 630mm
原点時テーブル高さ 1040mm
装置寸法 (W)2597×(D)1321×(H)1971mm
重量 3.4t
電源仕様 三相AC480V 40A ※1
エア仕様 クリーン・ドライエア0.5~0.6MPa

※1:日本国内向けは三相AC200V用トランスがつきますので、電源容量は96Aとなります。

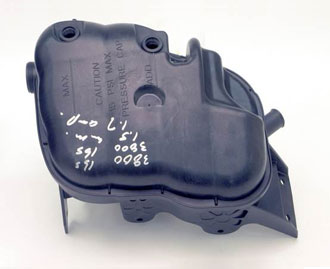

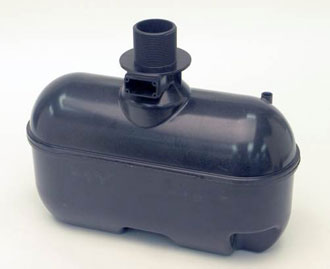

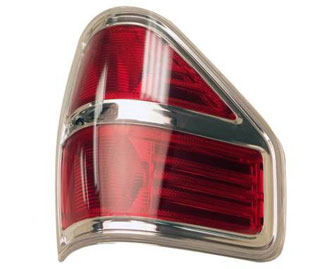

振動溶着機 (バイブレーションウエルダー) Model VW5700 LPT 応用例

振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
振動溶着機(バイブレーションウェルダー) 応用例
