自動機専用超音波発振器 iQ AL-E

発振器は100%デジタル制御回路で構成されています。この新技術よって、発振器のサイズは約半分になり、非常にコンパクトになりました。同調周波数レンジ設定が可能になり、3種類(ワイド・ノーマル・ナロー)から選定出来ます。共振周波数が複数ある大型ホーンでも、同調周波数のロックが選択できる事で周波数とびを起こしません。又、殆どのモデルで客先にて特別なテスターなしで、ソフトスタートなどの調整が出来るようになりました。ソフトフィニッシュ(発振終了時スムーズに発振を終了する機能)が設定できる事も利点となります。発振器はコンパクトで、溶着制御は時間、エネルギー及び連続発振が出来ます。自動機やハンドガンでスポット溶着やステーキング(カシメ)などのアプリケーションに適用されます。

iQ AL-E 超音波発振器 特徴

  • 特許技術の出力トリガー機能搭載で安定した溶着を実現
  • 時間、エネルギー、連続の溶着モードが選択可
  • 振幅制御は20%から100%まで1%毎に調整可能
  • サイクル終了を音で通知
  • 出力バーグラフは前回の溶着サイクルの値を表示
  • 高解像度LCD採用で日本語表示にも対応し、ショートカットキーと合わせて直感的な操作が可能
  • メニューは素早く簡単にプログラム可能
  • 周波数、パワー、時間をリアルタイムで表示
  • 100%デジタルコントロールはパラメーターやパワー制御機構を精密に制御
  • Digi-Tracは自動的に共振周波数をデジタルで追尾、溶着サイクル毎に制御する為にマニュアルチューニングは不要
  • オーバーロード保護回路により故障をなくし、ダウンタイムを削減
  • 8個のプログラム設定が保存可能
  • 米国特許のパルス幅変調回路機能により最良のパフォーマンス、信頼性及び耐久性を実現
  • リニアランプソフトスタート機能は振動子及びホーンの機械的、電気的起動ストレスを大幅に低減
  • ラインレギュレーション回路は入力電圧の変動を補正し常に安定した振幅を供給
  • ロードレギュレーション回路は変動する負荷に対して一定の振幅を保持し、安定した生産が可能
  • 業界最小のパッケージで最大パワーのフル稼働運転可能
  • マルチコアプロセッサー技術で業界最速の0.5ミリ秒の反応速度で作動

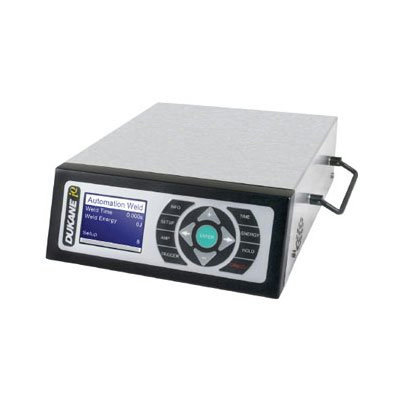

iQ シリーズ モデルAL-E 超音波発振器

iQ AL-E 超音波発振器 仕様

iQ シリーズ モデルAL-E 超音波発振器 仕様
発振器タイプ

40AL060-1H (AC100-120V) , 40AL060-2H (AC200-240V)

30AL060-1H (AV100-120V)  , 30AL060-2H (AC200-240V)

20AL060-1H (AC100-120V) , 20AL060-2H (AC200-240V)

周波数(最大出力) 40kHz (600W), 30kHz (600W) , 20kHz (600W)
溶着モード 時間 (0.001sec) エネルギー (0.01J) 連続溶着モード
振幅調整 20-100% (1%単位)
溶着条件保存数 8条件
入力電圧 1φ AC100-120V又は200-240V
本体寸法 / 重量 幅254mm x 奥行き316mm x 高さ100mm / 5.4Kg
他の機能
  • 出力トリガー(特許技術)
  • LEDパワーメーター
  • フルオートチューニング機能
  • 連続発振モード
  • 周波数表示
  • ラインレギュレーション回路
  • ロードレギュレーション回路
  • オーバーロード保護回路
  • ユニバーサル電圧
  • リニアランプソフトスタート機能及びデジ・トラック回路など
